TARR系列膜盤聯軸器
TARR系列膜盤聯軸器
★膜盤聯軸器基本形式，重量輕，傳遞扭矩大，結構簡單，拆裝方便，如軸間距小，建議選用TARS系列
★中間膜盤組件整體組裝出廠，安裝方便，動平衡特性高，是各流程動力設備的首選；
★角向補償0.25°，可滿足一般設備的要求；驅動螺栓采用高強度合金鋼，頭部采用12角頭法蘭面螺栓，螺栓強度和壽命高。
★設有調整墊片，方便現場安裝和調節距離。
主要尺寸和性能技術數據表
|
型號 |
公稱扭矩 (kNm) |
峰值扭矩 (kNm) |
最大許用轉速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L 標準值 |
|
TARR150 |
6.5 |
9.6 |
32000 |
150 |
115 |
127 |
88 |
93 |
82 |
580 |
|
TARR180 |
10.5 |
15.8 |
25000 |
180 |
140 |
150 |
112 |
117 |
92.5 |
610 |
|
TARR230 |
19.6 |
30.5 |
20000 |
230 |
185 |
175 |
130 |
136 |
127 |
670 |
|
TARR280 |
37.5 |
56 |
18000 |
280 |
215 |
227 |
172 |
180 |
152 |
700 |
|
TARR330 |
72.3 |
108.4 |
15000 |
330 |
270 |
277 |
203 |
214 |
190 |
765 |
|
TARR380 |
101.7 |
152.5 |
12000 |
380 |
307 |
306 |
232 |
245 |
215 |
765 |
|
TARR430 |
158.2 |
238.3 |
10000 |
430 |
355 |
350 |
270 |
285 |
254 |
825 |
|
TARR560 |
452 |
1016 |
6000 |
560 |
480 |
505 |
304.8 |
340 |
343 |
1150 |

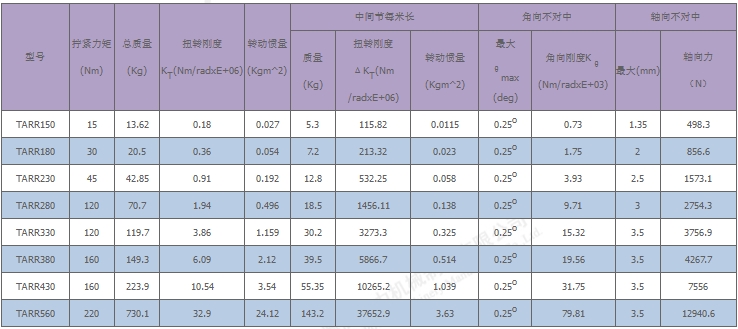

◆聯軸器長度L是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；
◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；
◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；
◆有任何疑問和其它需求，歡迎向奧唐銷售工程師咨詢。
