TL彈性套柱銷聯軸器

TLT系列彈性套柱銷聯軸器

奧唐動力

產品型號說明

聯軸器的編號由五段組成，例如:

TLT - 1 – YA 50*100/ZC 60*50*110 - 10 – 001

A   B           C             D   E

A段：表示聯軸器特征，由字母組成

B段：表示聯軸器的最大外徑

C段：表示主、從動機軸端配合軸徑和長度，字母含義如下表

字母	含義	字母	含義
Y J J1 Z Z1	按GB3852中規定，軸孔形式及代號 Y型-長圓柱形軸孔 J型-有沉孔的短圓柱形軸孔 J1型-無沉孔的短圓柱形軸孔 Z型-有沉孔的圓錐形軸孔 Z1型-無沉孔的圓錐形軸孔	A B B1 C D	按GB3852中規定的鍵槽型式及尺寸代號 A型-平鍵單鍵槽 B型-120o布置平鍵雙鍵槽 B1型-180o布置平鍵雙鍵槽 C型-圓錐形軸孔平鍵單鍵槽 D型-圓錐形軸孔普通切向鍵鍵槽

D段：表示主從動機軸端間距離

E 段：表示該聯軸器設計號（或用戶機組號）

結構特點

彈性套柱銷聯軸器是利用一端套有彈性套（橡膠材料）的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器的聯接。彈性套柱銷聯軸器曾經是我國應用最廣泛的聯軸器，早在 20 世紀 50 年代末期即已制訂為機械部標準， JB08 — 60 彈性圈柱銷聯軸器，是我國第一個部標準聯軸器。
　　彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，更換彈性套方便，不用移動半聯軸器，具有一定補償兩軸相對偏移和減振緩沖性能。 彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性 較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率軸系傳動。

      彈性套柱銷聯軸器主要特點：
      由兩個半聯軸器、柱銷、擋圈及彈性套等組成。彈性套套入柱銷中，柱銷錐形端裝入半聯軸器的錐孔中并用螺母固定。裝有彈性套的柱銷另一端裝入半聯軸器凸緣的圓孔中。依靠彈性套與半聯軸器凸緣上圓孔間的間隙及彈性套的變形，聯軸器可以有一定的補償兩軸相對偏移和一般減振性能。彈性套外表面帶有梯形環槽，標準規定也可以根據需要選用鼓形彈性套。
      結構性能：
      由于彈性套與半聯軸器凸緣上圓孔間的間隙以及彈性套的變形，聯軸器具有一定的補償兩相對偏移和減震性能。

工作溫度：-20℃~+70℃

軸孔、鍵槽的型式和尺寸、標記方法符合GB/T3852-1997《聯軸器軸孔和聯結型式及尺寸》的規定。



TLT系列彈性套柱銷聯軸器                            奧唐動力

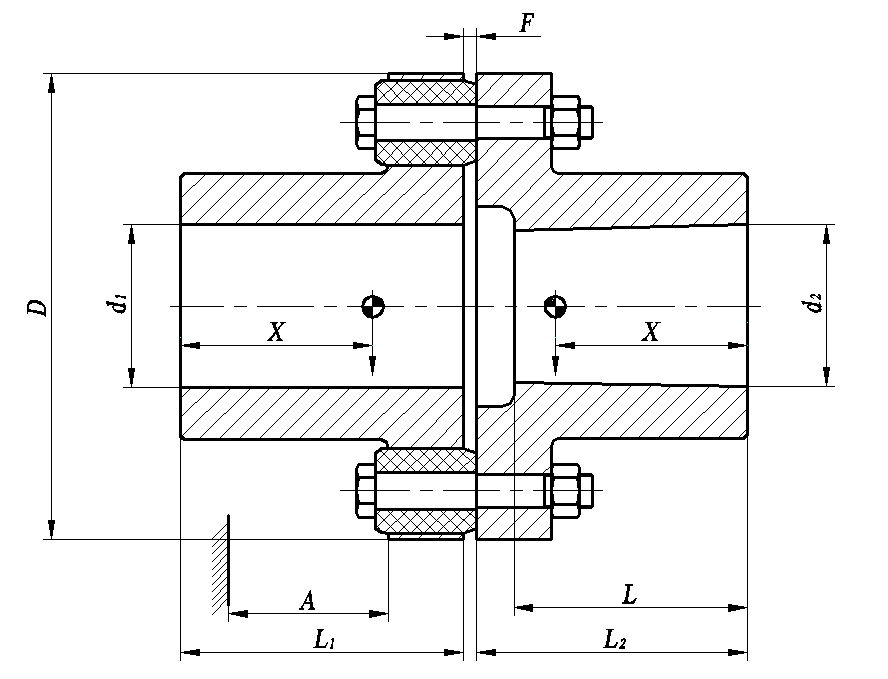

TLT型彈性套柱銷聯軸器基本性能參數和主要尺寸

型 號	公稱扭矩N.m	許用轉速rpm	軸孔直徑 d、dz	軸孔長度 mm			D	A	S	許用補償量		重量kg	轉動慣量kg.m^2
				Y型	Z型
				L1	L	L2				徑向mm	角向
TLT1	6.3	8800	9	20	14		71	20	3	0.2	1°30'	1.13	0.0004
			10,11	25	17
			12,14	32	20
TLT2	16	7600	12, 14	32	20		80	20	3	0.2	1°30'	1.74	0.001
			16,18,19,20	42	30	42
TLT3	31.5	6300	16,18,19	42	30	42	95	40	3	0.2	1°30'	1.89	0.002
			20,22	52	38	52
TLT4	63	5700	20,22,24	52	38	52	106	40	4	0.3	1°30'	2.24	0.0045
			25,28	62	44	62
TLT5	125	4600	25,28	62	44	62	130	50	4	0.3	1°00'	8.25	0.015
			30,32, 35	82	60	82
TLT6	250	3800	32,35,38	82	60	82	160	50	4	0.3	1°00'	10.24	0.023
			40,42	112	84	112
TLT7	500	3600	40,42,48	112	84	112	190	60	4	0.4	1°00'	15.13	0.058
TLT8	710	3000	45,48,50,55,56	112	84	112	224	60	4	0.4	1°00'	24.7	0.17
			60,63	142	107	142
TLT9	1000	2850	50,55,56	112	84	112	250	70	5	0.4	1°00'	31.2	0.22
			60,63,65,70	142	107	142

TLT系列彈性套柱銷聯軸器                            奧唐動力

型 號	公稱扭矩N.m	許用轉速rpm	軸孔直徑 d、dz	軸孔長度 mm			D	A	S	許用補償量		重量kg	轉動慣量kg.m^2
				Y型	Z型
				L1	L	L2				徑向mm	角向
TLT10	2000	2300	63,65,70,71,75	142	107	142	315	90	5	0.4	1°00'	63.7	0.63
			80,85,90,95	172	132	172
TLT11	4000	1800	80,85,90,95	172	132	172	400	110	5	0.5	0°30'	117.7	2.11
			100,110	212	167	212
TLT12	8000	1450	100,110, 120,125	212	167	212	475	140	5	0.5	0°30'	214.5	4.85
			130	252	202	252
TLT13	16000	1150	20,22,24	212	167	212	600	190	6	0.6	0°30'	415.8	15.79
			130,140, 150	252	252	252
			160、170	302	242	302

注：1.表中聯軸器重量按軸孔的最小直徑和最大長度計算。

2.短時過載不得超過公稱扭矩值的2倍。

3.軸孔型式及長度L、L1可根據需要選取。

4.轉動慣量為近似值。

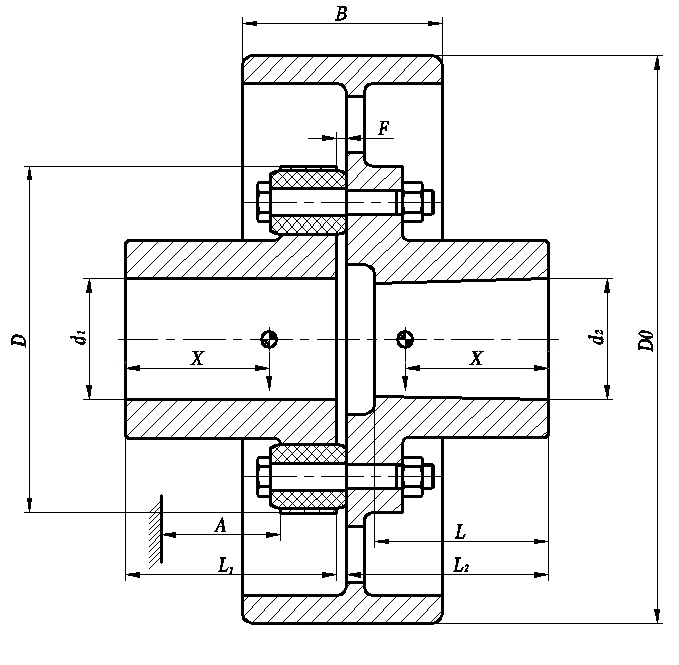

TLTZ型帶制動輪彈性套柱銷聯軸器

TLTZ聯軸器是TLT彈性套柱銷聯軸器的擴展產品，在半聯軸器一端輪轂上設計了制動帶輪，制動輪表面經過淬火處理，應用中安裝制動閘帶后，可提供最大額定扭矩1.5倍的制動力矩。

TLTZ聯軸器的主要參數和尺寸與TLT聯軸器基本相同，在選擇型號時可以參照TLT參數表中的數據進行選擇，輪轂的外徑D₀和寬度B的數值推薦采用表中的標準值，對于應用上有特殊要求的尺寸，應向奧唐公司說明，我們將按您的要求提供非標的設計。



TLTZ聯軸器主要尺寸

型號		TLTZ5	TLTZ6	TLTZ7	TLTZ8	TLTZ9	TLTZ10	TLTZ11	TLTZ12	TLTZ13
主要尺寸	B(mm)	85	105	132	132	168	168	210	265	298
	D0(mm)	200	250	315	315	315	400	500	630	710

注：其他參數同TLT聯軸器
