ZL彈性柱銷齒式聯軸器

發布時間：2019/05/18

TZL系列彈性柱銷齒聯軸器奧唐動力

結構特點

彈性柱銷齒聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：

（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床
（3）維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。
（4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
（5）減振動能差，噪聲較大。
彈性柱銷齒聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。

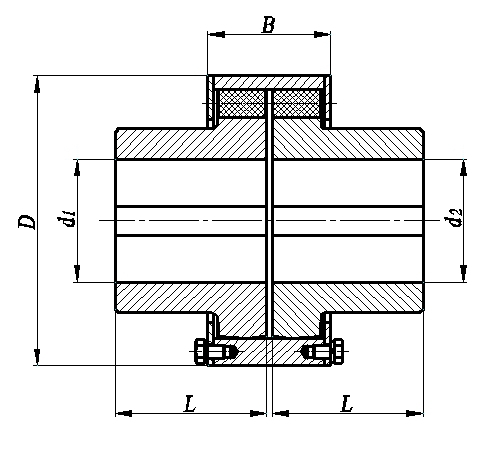

TZL系列彈性柱銷齒聯軸器的基本參數和主要尺寸

型號	公稱扭矩 (Nm)	許用轉速 [n] r/min	軸孔直徑、 max mm	軸孔長度 L mm	D mm	B mm	質量 m Kg	轉動慣量 I Kg.
TZL1	100	4000	24	38	76	42	1.5	0.0013
TZL 2	250	4000	32	60	92	50	4.1	0.0058
TZL 3	630	4000	42	84	118	69	8	0.02
TZL 4	1600	4000	60	107	158	89	21.2	0.08
TZL 5	4000	4000	80	132	192	89	34.6	0.2
TZL 6	6300	3300	95	132	230	111	48.9	0.35
TZL 7	10000	2900	110	167	260	113	76.2	0.75
TZL 8	16000	2500	130	202	300	136	119	1.6
TZL 9	25000	2300	150	202	335	149	160	2.7
TZL 10	31500	2100	170	242	355	151	208	3.8
TZL 11	40000	2000	180	242	380	170	239	4.9
TZL 12	63000	1700	200	282	445	183	385	11.1
TZL 13	100000	1500	240	330	515	218	527	19.6
TZL 14	125000	1400	260	330	560	218	689	36.2
TZL 15	160000	1300	300	380	590	238	773	44.4
TZL 16	250000	1000	340	450	695	262	1168	93.4
TZL 17	315000	950	380	450	768	282	1671	160
TZL18	400000	850	420	540	860	300	2352	282
TZL 19	630000	750	450	540	970	320	2895	438
TZL 20	1000000	650	500	540	1156	351	4936	1024
TZL 21	1600000	530	630	680	1440	355	7540	2400
TZL 22	2000000	500	750	780	1520	396	10068	3552
TZL 23	2500000	460	850	880	1638	430	13025	5334
